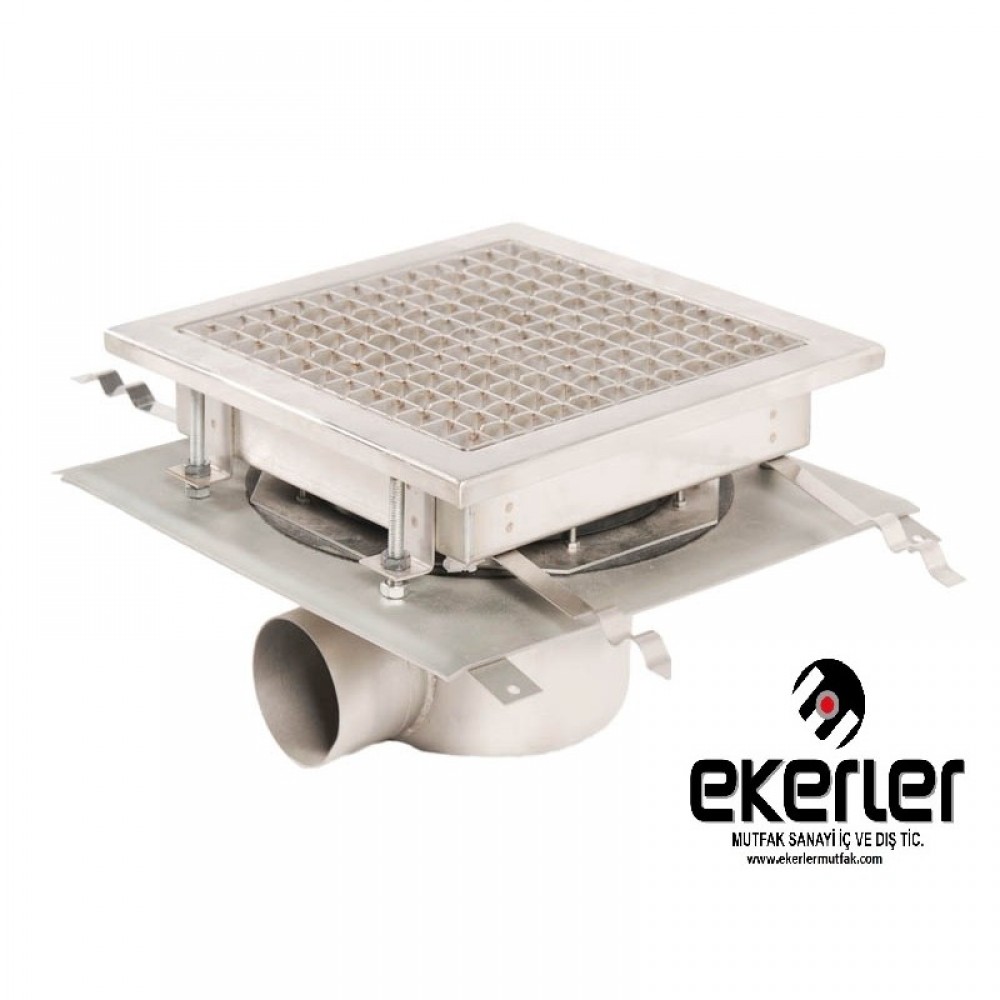

Yer süzgeci,izolasyonlu,yatay çıkışlı

 YATAY ÇIKIŞLI İZOLASYONLU YER SÜZGEÇLERİ

KULLANIM ALANLARI
Mutfak, çamaşırhane tipi yer süzgeçleri, endüstriyel tip mutfaklar, bulaşıkhaneler, çamaşırhaneler, soğuk depolar ve barlar gibi insan ve hafif yüklü arabaların dolaştığı mahallerde, zemine dökülen suyu ve cihazların yıkanması veya kullanılması sonucu oluşan atıksuyu toplamak ve tesisata yönlendirmek için kullanılırlar.

İZOLASYONLU - YATAY ÇIKIŞLI YER SÜZGEÇLERİNİN UYGULANDIĞI YERLER
İzolasyonlu–yatay çıkışlı yer süzgeçleri, üst katta olup, tesisatın zeminde ve yatay olarak uygulandığı ve alt kata su sızmasının kesin olarak önlenmesi istenen yerlerde uygulanır. Yer kaplamasının herhangi bir yerindeki veya yer süzgecinin çevresindeki derzlerin bozulması sonucu sızan su izolasyon katına kadar süzülür ve izolasyonun zayıf olduğu bir noktadan alt kata akar.
İzolasyonlu-yatay çıkışlı yer süzgeçleri izolasyon katına sızan suyu da toplayarak, atıksu tesisatına iletir. Alt kata su sızmaz.

HAVUZ TİPİ
Yer süzgeçlerinde, atıksuyun tesisata gitmeden önce toplandığı havuz eğimsiz olup, çıkış borusu havuzun tam ortasındadır. Kullanılacağı mahaldeki zemin şartlarına göre belirlenmek üzere, “derin tip” ve “sığ tip” olarak iki tip havuz seçeneği vardır.

ORTAK ÖZELLİKLER

• Alt kata su sızmasını kesin olarak önler.
• Tamamen 18/10 Cr/Ni ( AISI 304 kalite ) paslanmaz çelik saçtan imal edilir.
• Hijyeniktir, yağ ve pislik tutmaz, kolay temizlenir.
• Tesisattan koku, fare ve böcek gelişini önleyen özel sifon düzenlidir.
• Yemek artıkları ve benzeri katı atıkların tesisata gitmesi, tesisatın tıkanmasına yol açacağı için mümkün olduğu kadar bu tür atıklar yer süzgeçlerine atılmamalıdır. Ancak, kontrol dışı olarak bu tür atıkların yer süzgecine gitmesi halinde, bu atıkları engellemek üzere süzgeç tertibatlıdır.
• Tamamen argon-ark kaynağı ile imal edilip özel bir kimyasal madde kullanılarak sızdırmazlık testine tabi tutulur.
• Her türlü pissu tesisatına ( pvc, pik, vs. ) bağlanmaya uygundur. Siparişte, bağlanacağı tesisat borusunun ölçüsü ve malzemesi öğrenilerek, uygun bağlantı borusu kullanılır.
• Bağlantı boruları, tesisatta kullanılan boru tipi, ölçüsü ve bağlantı şekline uygun olarak, gerekli çapta işlenir ve kalibre edilir.
• Yer süzgecinin beton içinde sabitlenmesi için, boya göre değişen sayıda, ankraj elemanları yer süzgecine monte edilmiştir.
• Yekpare ve kaynaklı olarak imal edildiğinden, montajı gayet kolaydır; özel alet ve beceri gerektirmez. Mevcut tesisata dahi bağlanabilir.
• Standart olarak üst ızgaraları petek tipidir.
• Petek tipi ızgaralar, 20 x 20 mm aralıklı petek görünümünde, tarak şeklinde karşılıklı olarak birbirinin içine geçen ve 25 mm genişlikte lamalardan oluşurlar. Izgaralar, her iki yüzden ve bütün birleşme noktalarından tamamen argon-ark kaynağı ile birleştirilirler ve kimyasal temizlik işlemine tabi tutulurlar.
